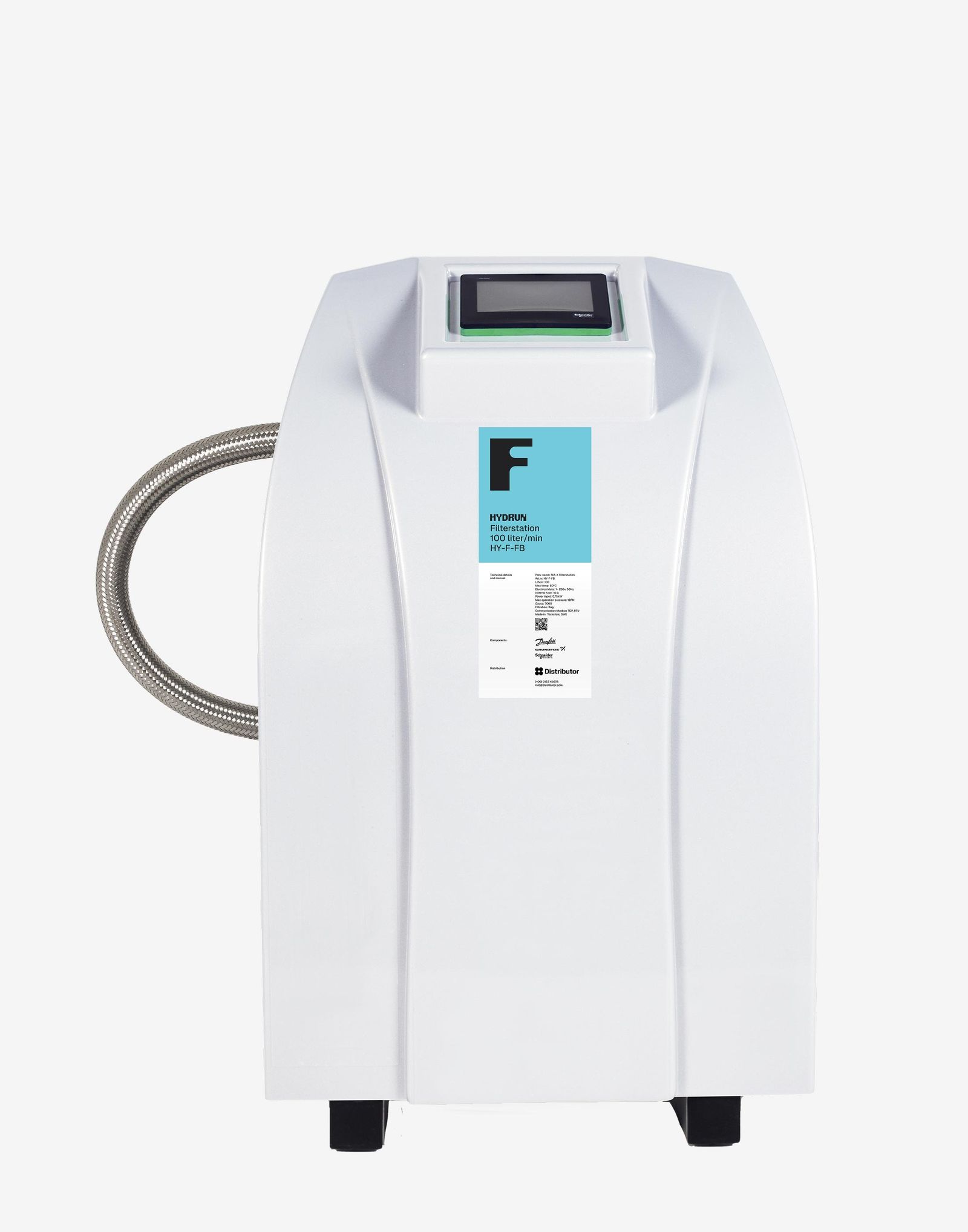

HY-F sivuvirtasuodatus lämmitys- ja jäähdytysjärjestelmiin
HYDRUN, Ruotsi
Hydrun HY-F on lämmitys- ja jäähdytysjärjestelmien järjestelmäveden puhdistukseen suunniteltu sivuvirtasuodatusyksikkö. Se poistaa vedestä magnetiittia ja muuta kiintoainetta suodatuksen ja magneettierotuksen avulla ilman, että koko verkoston päävirtausta tarvitsee johtaa suodattimen läpi.
HY-F on automaattinen, omalla kiertopumpulla toimiva sivuvirtasuodatusasema. Se vähentää lämmitys- ja jäähdytysverkoston kiertoveden epäpuhtauksia ja magnetiittia. Puhtaampi kiertovesi auttaa suojaamaan pumppuja, venttiilejä ja muita verkoston komponentteja.
Pumppu kierrättää osan verkoston nesteestä suodatuksen kautta. Magneetti kerää magneettista ainesta, ja vaihdettava suodatinelementti pidättää muita hiukkasia. Käyttö voidaan asettaa jatkuvaksi tai ajastetuksi. Näyttö kertoo suodattimen kuormittumisesta; ennakkohälytys auttaa suunnittelemaan huollon. Suodattimen täyttyessä laite hälyttää ja pysäyttää pumpun.
HY-F tarjoaa automatisoidun ratkaisun järjestelmäveden puhdistukseen ja auttaa vähentämään magnetiitin ja muun kiintoaineen aiheuttamaa kuormitusta lämmitys- ja jäähdytysverkostoissa.
Miksi sivuvirtasuodatusta tarvitaan?
Lämmitys- ja jäähdytysverkostoissa kiertävä magnetiitti ja muu kiintoaine voivat kerääntyä järjestelmään ja kuormittaa pumppuja, venttiileitä, lämmönsiirtimiä sekä muita järjestelmän komponentteja.
Järjestelmäveden epäpuhtaudet voivat heikentää verkoston toimintaa ja lisätä huollon tarvetta. Jatkuva sivuvirtasuodatus auttaa pitämään järjestelmäveden puhtaampana ja tukee lämmitys- ja jäähdytysjärjestelmän luotettavaa toimintaa.
Mitä sivuvirtasuodatuksella saavutetaan?
HY-F puhdistaa järjestelmävettä jatkuvasti ilman, että koko verkoston päävirtaus johdetaan suodattimen läpi. Näin järjestelmävedestä voidaan poistaa magnetiittia ja muuta kiintoainetta hallitusti järjestelmän normaalin käytön aikana.
Puhtaampi järjestelmävesi vähentää epäpuhtauksien aiheuttamaa kuormitusta ja auttaa ylläpitämään verkoston vakaata toimintaa.
Miten HY-F sivuvirtasuodatus toimii?
HY-F ottaa järjestelmävettä verkostosta omalla pumpullaan ja käsittelee sen erillisessä sivuvirrassa. Vesi puhdistetaan yhdistämällä suodatus ja magneettierotus, minkä jälkeen käsitelty vesi palautetaan takaisin verkostoon.
Sivuvirtaperiaatteen ansiosta koko järjestelmän virtausta ei tarvitse ohjata suodatusyksikön kautta. HY-F voi toimia jatkuvasti tai ajastetusti järjestelmän tarpeiden mukaan.
HY-F keskeiset ominaisuudet
-
Järjestelmäveden sivuvirtasuodatus
-
Magnetiitin ja muun kiintoaineen poistaminen
-
Suodatus ja magneettierotus samassa järjestelmässä
-
Automaattinen suodattimen kuormituksen valvonta
-
Huoltohälytykset
-
Pumpun automaattinen pysäytys suodattimen täyttyessä
-
Jatkuva tai ajastettu käyttö
-
Modbus TCP-, Modbus RTU- ja BACnet-liitännät valmistajan mukaan vakiona
-
Helppo liittää osaksi rakennusautomaatiota
-
Soveltuu lämmitys- ja jäähdytysjärjestelmiin
HY-F Suodatusasema, Tekniset tiedot
|
Ominaisuus |
HY-F-FC-20 |
HY-F-FB-51 |
HY-F-FB-100 |
|
Suodatintyyppi |
Patruuna |
Pussi |
Pussi |
|
Ilmoitettu virtaama |
20 l/min |
51 l/min |
100 l/min |
|
Magneettikenttä |
8 000 gaussia |
7 000 gaussia |
7 000 gaussia |
|
Pumppu |
Grundfos CM 3-2 |
Grundfos CM 3-2 |
Grundfos CM 5-2 |
|
Mitat S × L × K |
420 × 500 × 750 mm |
420 × 500 × 800 mm |
420 × 500 × 800 mm |
Yhteiset arvot: käyttöpaine enintään 8 bar; paineluokka 10 bar; lämpötila enintään 80 °C; 230 V / 1 vaihe; sulake 10 A; ilmoitettu teho 0,75 kW. Modbus TCP, Modbus RTU ja BACnet vakiona. Väliaineiden rajat: glykoli <50 %, etanoli <29 %.
Valinta ja käyttö
Suodatustarkkuus ilmoitetaan valitun patruunan tai pussin mukaan. Patruuna- ja pussiversioiden tietoja ei pidä yhdistää samaksi malliksi. Huoltoväli määräytyy verkostosta kertyvän lian perusteella.
