KÖPP MSM säiliömallinen magneettisuodatin

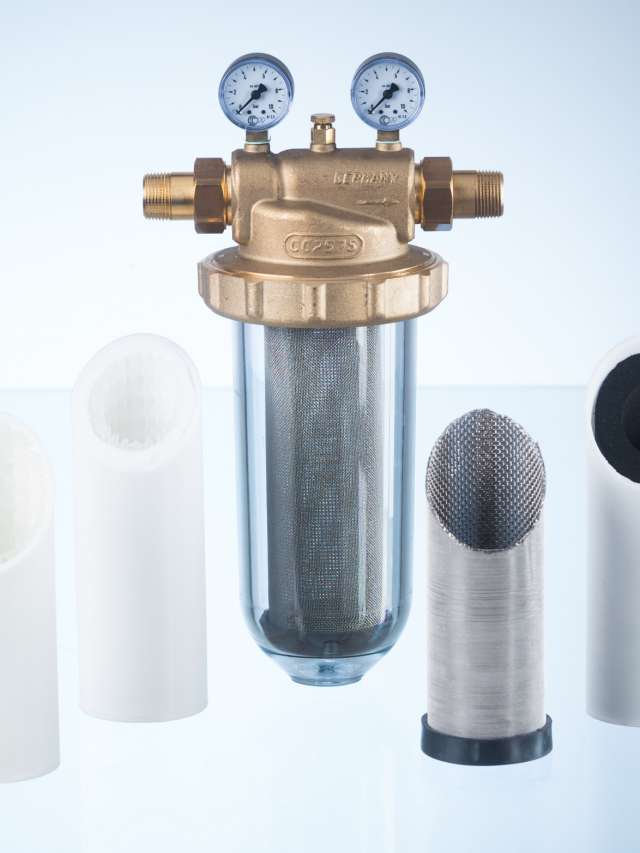

KÖPP, SaksaKöpp MSM Adapter -magneettisuodatin yhdistää säiliömäisen messinkikotelon, magneettisen erotuksen ja ruostumattoman suodatinelementin. Se kerää lämmitys- ja kiertoveden magneettista likaa sekä siivilän erotuskoon mukaista muuta kiintoainetta.
MSM soveltuu komponenttien suojaukseen kohteissa, joissa halutaan puhdistettava suodatin ja vaihdettava siivilävaihtoehto. Magneettisauvallisen ja magneettirenkaallisen rakenteen virtaussuunta poikkeaa toisistaan, joten kytkentä toteutetaan toimitusversion mukaan.
KÖPP MSM tarjoaa yksinkertaisen ja tehokkaan ratkaisun magnetiitin ja muun kiintoaineen poistamiseen järjestelmävedestä.
Miksi magneettista lianerotusta tarvitaan?
Magnetiitti, asennusjäämät ja muu järjestelmävedessä kulkeva kiintoaine voivat aiheuttaa häiriöitä ja kulumista lämmitysjärjestelmän pumpuissa, venttiileissä sekä mittaus- ja säätölaitteissa. MSM auttaa poistamaan näitä epäpuhtauksia suoraan järjestelmävedestä.
Mitä magneettisella lianerotuksella saavutetaan?
KÖPP MSM erottaa järjestelmävedestä sekä magneettisia epäpuhtauksia, kuten magnetiittia, että muuta kiintoainetta. Tämä auttaa suojaamaan järjestelmän komponentteja epäpuhtauksien aiheuttamilta toimintahäiriöiltä.
Mihin KÖPP MSM teknologia perustuu?
KÖPP MSM yhdistää voimakkaan magneettisauvan ja ruostumattomasta teräksestä valmistetun mekaanisen suodatinpatruunan. Järjestelmävesi virtaa ensin magneettisauvan ympäriltä ja sen jälkeen suodatinpatruunan läpi, jolloin vedestä voidaan erottaa sekä magnetiittia että muuta kiintoainetta.
KÖPP MSM keskeiset ominaisuudet
- Kompakti, suoraan putkistoon asennettava magneettisuodatin
- Magnetiitin ja ferromagneettisten epäpuhtauksien erotus
- Mekaaninen kiintoaineen suodatus
- Ruostumattomasta teräksestä valmistettu suodatinpatruuna
- Vakiovarusteena 600 µm suodatinpatruuna
- Saatavana myös 100, 200, 400 ja 800 µm suodatusasteet
- Nimellispaine PN10
- Käyttölämpötila enintään 120 °C
- Soveltuu lämmitysveden suodatukseen
- Soveltuu myös prosessiveden ja teollisuuden suodatukseen
KÖPP MSM – Tekniset tiedot
|
Ominaisuus |
MSM Adapter -magneettisuodatin |
|
Runko |
Messinki |
|
Suodatinelementti |
Ruostumaton teräs |
|
Tiivisteet |
EPDM |
|
Paineluokka |
PN10 |
|
Suurin lämpötila |
120 °C |
|
Vakiosuodatustarkkuus |
600 µm |
|
Vaihtoehdot |
100, 200, 400 tai 800 µm |
|
Sisäkierteelliset koot |
DN25, DN32, DN40 ja DN50 |
|
Suodatinelementin koko |
70/197 mm |
|
Asennus |
Vaakasuoraan kahden sulkuventtiilin väliin |
|
Koko |
Tietolehden virtaama |
Painehäviö |
|
DN25 |
5 m³/h |
0,08 bar |
|
DN32 |
6 m³/h |
0,09 bar |
|
DN40 |
8 m³/h |
0,10 bar |
|
DN50 |
10 m³/h |
0,09 bar |
Magneetti ja suodatinelementti puhdistetaan likakuorman mukaan. Korkea jatkuva käyttölämpötila voi lyhentää tiivisteiden huoltoväliä. PN10/120 °C -mallia ei pidä rinnastaa ZV-sarjan PN16/200 °C -versioihin. Korkean lämpötilan sovelluksessa vahvistetaan toimituksen sallittu paine–lämpötilayhdistelmä.
